M(R)系列渣浆泵

[1]简要描述

M(R)型渣浆泵是单级、卧式、悬臂式、双壳结构的离心泵，亦可称为重型渣浆泵。由于该型泵体积较大（分耐磨层和承压层两层）并配重型托架，故适用于输送强磨蚀，高浓度渣浆或低浓度高杨程渣浆，M(R)型泵适用于输送细颗粒及磨蚀性渣浆。在泵的最大允许工作压力范围内，可以多级串连使用。

典型应用

· 铁矿、铜矿、磷矿等矿物处理

· 旋流器进料

· 球磨机排矿

· 钢厂高炉冲渣

· 电厂除灰

· 冶金行业如氧化铝等

· 电厂烟气脱硫

· 其他耐磨耐腐工况

[2]特点

· MR型泵过流部件为橡胶材质。其泵体、泵盖及传动部分等与AH、L、M型泵通用。适用于输送细颗粒及腐蚀性渣浆。

· 双泵壳结构，即M(R)型泵泵体、泵盖（承压层）内装有可更换的耐磨金属或橡胶内衬耐磨层（包括叶轮、护套、护板等）

· 大直径、低速率高效叶轮

· 轴承根据传递的功率不同选用重型单列或双列圆锥滚子轴承及圆柱滚子轴承，能够承受泵的最大轴向及径向载荷，轴承采用油脂润滑，轴承体两端有密封端盖，迷宫套及迷宫环，能有效防止矿浆等污染物进入轴承，保证轴承能安全运行，具有较高的寿命。

· 常用轴封形式，填料轴封, 副叶轮轴封及填料轴封，或者机械密封。

· 泵的吐出口可按八个角度旋转安装。

· 托架可采用稀油润滑或脂润滑

· 传动方式:直连（DC）和皮带连接（CR, CV, ZV, CL）等

[3]极限工况

· 出口直径： 25-450 m

· 流量：10.8--5400 m3/h

· 扬程：6--63 m

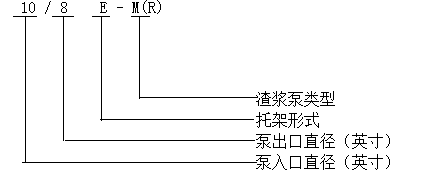

型号意义

[4]常用材质（过流部件）

金属：

抗磨金属：A61、A05、A07、A01、A11

抗磨耐腐金属: A49、A33

抗磨铸钢：A22  A23  A25

其他可选材质：双相不锈钢、镍铸铁，不锈钢，黄铜，青铜等等

非金属 :

抗磨耐腐橡胶：天然橡胶(R26, R24, R55........)，合成橡胶（S01.S12.S21.S42.....）

陶瓷材料

注：根据用户需要，可更换过流件材质。
