TAH及TZJ系列单泵壳碳化硅陶瓷渣浆泵

1、产品概述

1.1、产品简要描述

TAH及TZJ系列碳化硅陶瓷渣浆泵是单级、卧式、悬臂式、单泵壳离心泵，亦可称为重型渣浆泵。该型泵体积较大并配重型托架，适用于输送浓度高、颗粒大、具有磨蚀性强、腐蚀性高、温度高（≤90℃）的浆液环境。在泵的最大允许工作压力范围内，可以多级串连使用。

TAH及TZJ系列陶瓷泵与传统的AH、ZJ系列金属渣浆泵性能参数匹配，安装外形尺寸完全一样，且托架总成也完全通用，可以互换。

1.2、型号意义

案例1：TAH150-560E

TAH：陶瓷渣浆泵系列号

150: 泵出口直径（mm）

560: 叶轮名义直径（mm）

E：托架形式

案例2：TZJ150-60

TZJ：陶瓷渣浆泵系列号

150: 泵出口直径（mm）

60: 叶轮名义直径（cm）

1.3、性能参数：

TAH系列性能参数：

出口直径：50～450（mm）

    流量范围：20～6000m3/h

扬程范围：10～80m

TZJ系列性能参数：

出口直径：50～400（mm）

    流量范围：20～2400m3/h

扬程范围：10～130m

1.4、应用领域

广泛应用于冶金、矿山、化工、疏浚、煤炭、电厂、建材等工业的耐磨耐腐工况。

矿山行业：铁矿、铜矿、钼矿、金矿、镍矿、铅锌矿、锰矿、锡矿、磷矿、煤矿、石英砂等。

冶金行业：钢厂、铁厂、氧化铝、铜钴、铅锌、金银等。

化工行业：煤化工、磷化工、石油化工等。

电力行业：电厂除灰，电厂烟气脱硫等。

2、结构及材质：

2.1、整体结构：采用模块化设计、标准化程度高、适应性强、应用广泛。

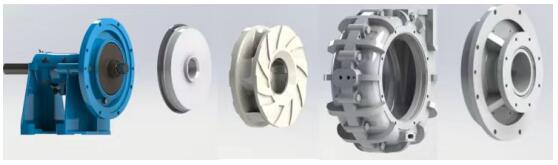

2.2、单泵壳结构：泵头部分采用模块化设计，主要由过流部件（前泵盖、叶轮、泵体、后护板）、结合板、密封组件、托架总成等组成。接合板、托架、泵体上都有止口，泵体与接合板、接合板与托架，两者之间均用高强度螺栓连接。

2.3、过流部件的材质：过流部件（前泵盖、叶轮、泵体、后护板）材质为高温烧结碳化硅陶瓷，具有耐磨耐腐性，使用寿命是高铬合金及不锈钢的3到10倍。

2.4、过流部件的结构：过流部件均为不可分离的双层结构，金属（铠甲或骨架）与高温烧结碳化硅陶瓷紧密结合。不与浆液接触部分（铠甲或骨架）为高强度金属材料，具有承压保护作用，承压能力1.5～3MPa；与浆液接触部分（耐磨耐腐层）为高温烧结碳化硅陶瓷，具有耐磨、耐腐蚀、抗冲击的作用。

2.5、产品的通用性：TAH及TZJ系列陶瓷泵与传统的AH、ZJ系列金属渣浆泵的安装外形尺寸完全一样，且托架总成也完全通用，可以互换。

2.6、多种轴承组件：水平中开稀油润滑结构、筒式油脂润滑结构、筒式稀油润滑结构、悬架式大功率低转速结构；泵轴采用干式结构与浆液不接触。可根据工作环境及客户需求选择。

2.7、密封形式：机械密封、填料密封、副叶轮动力密封。

2.8、传动形式：泵轴与叶轮采用螺纹连接，防止脱落。泵与电机采用多种传动方式：联轴器直连传动、皮带传动（ZV、CV、CR、CL）、减速箱传动、耦合器传动等。

3、结构示意图

过流部件材质配置表
